Vergleichen Sie C057 und C058, wählen Sie eine Oberflächenbeschaffenheit und überprüfen Sie die Montage- und Demontageanweisungen.

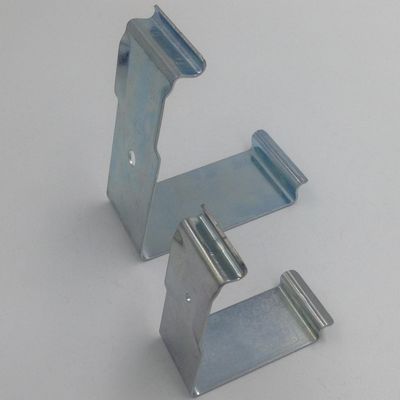

Wählen Sie zwischen den beiden Standard-Verzinkten Clips nach Plattengelenk und Clipabmessungen. C057 ist die 50 mm breite Option für kompatible 13 mm Plattengelenke; C058 ist die 35 mm breite Option für kompatible 8 mm Plattengelenke. Verwenden Sie die einzelnen Oberflächenseiten unten, wenn Sie eine Bestellung aufgeben.
| Modell | Plattenanwendung / Clipbreite | Öffnen Sie die Oberflächenspezifikation |
|---|---|---|
| C057 | 13 mm / 50 mm | Verzinkt (silber) |
| C058 | 8 mm / 35 mm | Verzinkt (silber) |
Beide Modelle verwenden 1,5 mm Blech. Überprüfen Sie das vollständige Plattengelenk, nicht nur die Plattendicke.C057 Modellübersicht | C058 Modellübersicht.
| Spezifikation | C057 | C058 |
|---|---|---|
| Material | Kohlenstoffstahl Güte 50 (chinesische Güte 50 / 50#) | Kohlenstoffstahl Güte 50 (chinesische Güte 50 / 50#) |
| Standardbreite | 50 mm | 35 mm |
| Blechdicke | 1,5 mm | 1,5 mm |
| Zeichnungs-Profilabmessungen | 105 mm und 92 mm; siehe Zeichnung | 71 mm und 63 mm; siehe Zeichnung |
| Plattenanwendung | 13 mm Holz-/Sperrholzplatten; vollständige Gelenkpassung prüfen | 8 mm Holz-/Sperrholzplatten; vollständige Gelenkpassung prüfen |
| Wärmebehandlung | Wärmebehandelt für Federwirkung; 42-46 HRC | Wärmebehandelt für Federwirkung; 42-46 HRC |
| Oberfläche, geliefert auf dieser Seite | Verzinkt (silber) | Verzinkt (silber) |
| Referenzstückgewicht | 135 g | 68 g |
Die Profilabmessungen sind Zeichnungsreferenzen, keine Angabe der Gesamtlänge x Breite x Höhe. Die Plattendicke allein bestimmt nicht die Passform: Überprüfen Sie die vollständige Plattenkante und das Gegenstück mit einer Probe, bevor Sie bestellen.
Verzinkt (silber). Zinkschichtdicke mindestens 5 Mikrometer. Wählen Sie die gewünschte Oberfläche bei der Angebotsanfrage. Korrosionsbeständigkeit hängt von der Umgebung, Handhabung und dem Zustand der Beschichtung ab; die Schichtdicke ist keine Salzsprühstunden-Bewertung oder eine garantierte Lebensdauer im maritimen Einsatz.
Die manuelle Montage bedeutet nicht, dass die Demontage werkzeuglos erfolgt. Die Menge und der Abstand der Clips hängen vom gesamten Kistendesign und den Versandvorschriften ab.
| Verpackungsspezifikation | C057 | C058 |
|---|---|---|
| Menge pro Karton | 125 Stück | 250 Stück |
| Kartongewicht | 17,6 kg Kartongewicht | 17 kg Brutto inklusive Karton |
| Kartonabmessungen | 450 x 320 x 170 mm | 490 x 240 x 170 mm |
| 500 Stück Bestellung pro Modell | 4 Kartons; 70,4 kg; 0,097920 m³ | 2 Kartons; 34 kg Brutto inklusive Kartons; 0,039984 m³ |

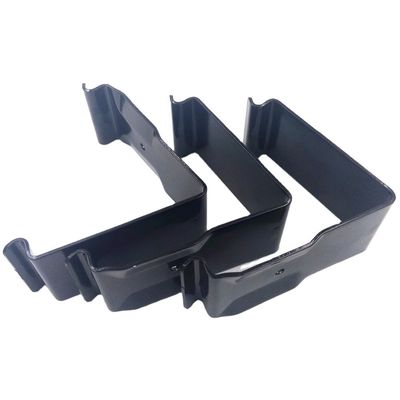

Diese Kartonspezifikationen gelten für sowohl verzinkte als auch schwarz pulverbeschichtete Standardclips. Die oben genannten Versandangaben schließen keine zusätzliche Palette oder Außenverpackung ein. C057 wird nach Kartongewicht berechnet; eine separate Netto-/Bruttoaufschlüsselung ist nicht angegeben. Die Versandberechnungen für C058 verwenden das bestätigte Bruttogewicht von 17 kg pro Karton; 68 g ist ein Referenzstückgewicht.
![]()
![]()

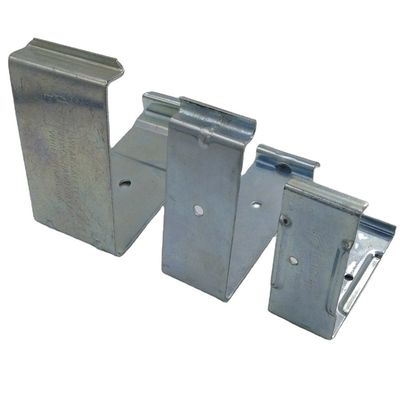

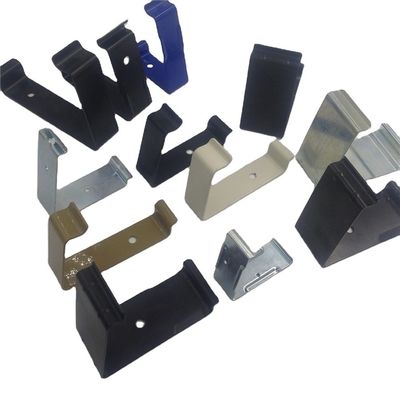

Galerie-Sortimentsfotos können andere Clipdesigns oder farbig pulverbeschichtete Muster zeigen. Diese Seite spezifiziert die oben genannten Standardabmessungen und Oberflächen von C057/C058; farbige Muster werden nicht als schwarze Pulverbeschichtung identifiziert.

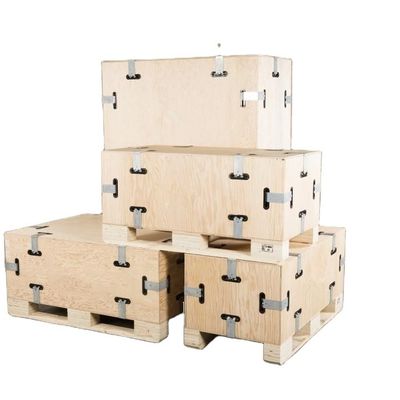

Standard C057 und C058 Clips sind Beschläge für kompatible Holz- und Sperrholz-Kisten, die in Exportverpackungen, wiederverwendbarer Logistik, Maschinenversand und Montage vor Ort verwendet werden. ORIENS liefert die Clips und zugehörige Scharniere und Demontagewerkzeuge; Holzkisten und Verpackungsbeutel sind nicht enthalten.
Kundenspezifische Siebdruck- oder Prägelogos sind verfügbar. Senden Sie Ihre Logo-Grafik, das gewünschte Modell, die Oberfläche und die Menge zur Bestätigung. Kohlenstoffstahl Güte 50 ist das Standardmaterial, das auf dieser Seite angegeben ist. Eine Variante aus 65Mn Federstahl kann separat besprochen werden; Material und Spezifikationen müssen im Angebot bestätigt werden.
Kistenclip-Demontagewerkzeug - Werkzeug in den Clip-Schlitz einführen, um den Clip zu lösen.
C057 Clips für 13 mm Platten | C058 Clips für 8 mm Platten | Kistenclip-Sortiment | Videoanleitung zur Kistenmontage
ORIENS liefert Clips, Scharniere und zugehörige Beschläge. Holzkisten und Verpackungsbeutel sind nicht enthalten; Beschaffungsunterstützung kann separat besprochen werden. Das Unternehmen wurde 2009 gegründet und sein Gründer ist seit 1998 im internationalen Handel tätig. ISO 9001:2015 bezieht sich auf das Qualitätsmanagementsystem der Produktionsstätte im Rahmen ihres Geltungsbereichs, nicht auf die Zertifizierung dieser Clips.
Für eine Passformprüfung und ein Angebot senden Sie das Modell, die Oberfläche, die Menge und die Zeichnung des Kistengelenks ansales@oriensmetal.com.
